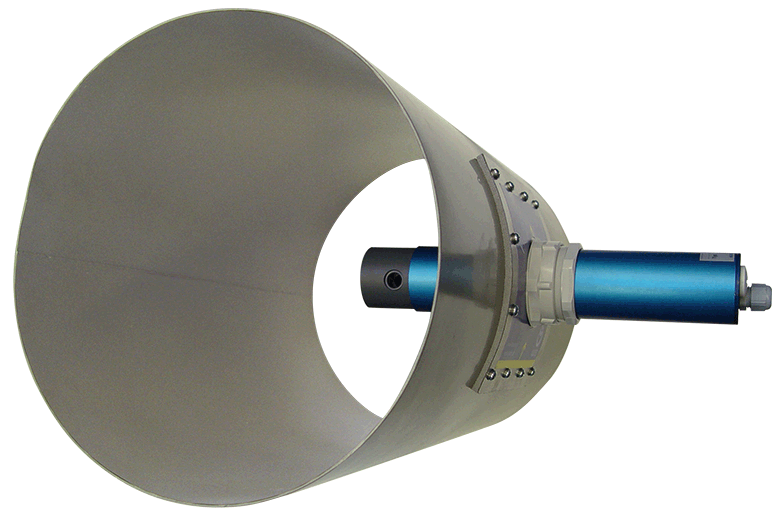

Filter-Guard 206
Controlador de filtros para polvo
Aplicación
El Filter-Guard 206 supervisa de manera continua la parte de aire limpio de los dispositivos de filtro de partículas en suspensión. Si la concentración de partículas aumenta repentinamente, por ejemplo, por la rotura del saco o la bolsa del filtro, emite un aviso.
Ámbitos de aplicación
- Control de los dispositivos con filtro de partículas en suspensión
- Sistemas de filtros vibrantes o de filtros tipo jet
- Instalaciones de extracción de aire en dispositivos de madera y plástico
- Aires acondicionados y sistemas de filtro de polvo
- Producción de lacas y pinturas
- Control del aire en lugares de trabajo
- otros
Características
- Posibilidad de uso con diferentes tipos de polvo
- Señal de salida normal de 4-20mA
- LON®-Interfaz (opcional)
- Bajo consumo eléctrico
- Carcasa robusta de aluminio
- Fácil montaje
- Cambio sencillo de los elementos del sensor
Polvos detectables
| Polvos secos: |
| Polvo de madera |
| Polvos domésticos |
| Pigmentos de color |
| Polvo de plástico |
| Polvo de harina |
| Polvo metálico |
| Polvo mineral |
| otros |
Unidades de análisis
| Dispositivos multi-canal: |
| MWS 897 |
| MWS 903 |
| LON®-Center 2000 |
| GW 399 |
| Multitronik MC 602 |
Datos técnicos
| Principio de medición: |
Medición óptica de la luz dispersa |
| Campos de aplicación: |
Supervisión de filtros para sustancias secas, ni adherentes ni apelmazantes ni higroscópicas |
| Rango de medición: |
0 – 100 % Polvo
Amplitud del rango de medición:
Polvo total
0,1 – 20 mg/m3
0,1 – 50 mg/m3
0,1 – 100 mg/m3
Dependiente del tipo de polvo del lugar en que se mida. |
| Humedad media: |
Seco |
| Distorsión: |
función de aviso, no de medición |
| Temperatura ambiente: |
de -10 °C a +50 °C |
| Tiempo de respuesta (t90): |
< 10 segundos |
| Instalación: |
Instalación del canal de salida de aire por medio de bridas de canal flexibles (canales planos y redondos) |
| Tipo de protección: |
IP 54 |
| Señales de salida: |
Salida analógica 4(0)–20 mA
RS 485 / LON® (opcional) |
| Alimentación: |
24 V= |
| Consumo: |
3 VA |
Dimensiones
(diámetro x longitud): |
50 x 300 mm o
50 x 600 mm modelo largo |
| Peso: |
aprox. 0,95 kg |
| Derecho de protección: |
Patente UE |
Accesorios
Sirena, luces de alarma, panel de aviso, control del ventilador, indicador de la medición, registrador de trazo continuo, registrador de datos.
También se ofrecen otros accesorios adicionales, a petición del cliente, en función de los casos concretos.
