Zubehör

Gaswarnanlagen

Hupe (kleine Ausführung)

Technische Daten:
Gehäuse:	schlagfester Thermoplast (ABS), hellgrau
Schutzart:	IP 65
Schalldruckpegel:	ca. 98 dB (A)
Abmessungen (BxHxT):	a) 83 x 198 x 91 mm b) 83 x 235 x 91 mm
Gewicht:	ca. 0,2 kg
Elektrische Daten:	230V/50Hz, 16VA oder 24VDC, 2W

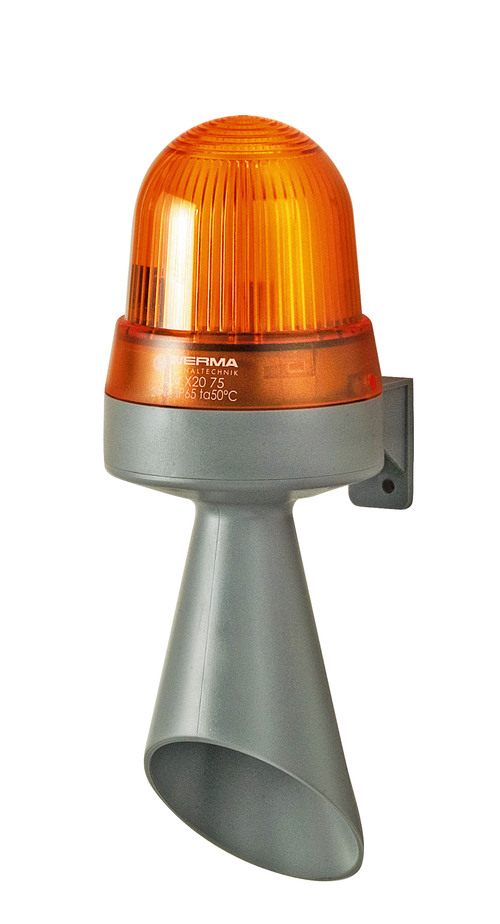

Option:	mit integrierter Warnleuchte

a) b)
	rote oder gelbe Signalleuchte

Hupe (große Ausführung)

Signalgeber für feuchte Räume und Außenmontage
Technische Daten:
Gehäuse:	schlagfester Thermoplast (ABS), hellgrau
Schutzart:	IP 55
Schalldruckpegel:	108 dB (A)
Abmessungen (BxHxT):	148 x 360 x 152 mm
Gewicht:	ca. 1,1 kg
Elektrische Daten:	230V/50Hz, 16VA oder 24VDC, 8W

Signalhupe (Ex-Version)

Signalgeber für explosions- und schlagwettergefährdete Betriebsstätten
Technische Daten:
Gehäuse:	seewasserbeständiges Aluminium, wetterfest lackiert
Schutzart:	IP 66
Schalldruckpegel:	108 dB (A)
Abmessungen:	(BxHxT) 133 x 345 x 140 mm
Gewicht:	ca. 2 kg
Elektrische Daten:	230V/50Hz, 16VA oder 24VDC, 7W

LED Signalsäule

flexibel kombinierbare optische und akustische Signalelemente mitder Möglichkeit ein späteres Nachrüsten weiterer Elemente für Wand.- und Winkelmontage.
Technische Daten:
Gehäuse:	Kunststoffdeckel mit transparent gelb/rot oder grünem Schutzglas
Schutzart:	IP65
Abmessungen:	Ø 70 mm
Elektrische Daten:	a) 24V AC/DC, 7W

Drehspiegelleuchte

Motorgetriebene Umlaufleuchte zur optischen Warnung bei unzulässig hohen CO-Konzentrationen
Technische Daten:
Gehäuse:	Kunststoffsockel mit transparent-gelbem Schutzglas
Schutzart:	IP 56, Einbaulage beliebig
Spiegeldrehzahl:	160 U / min, 100 % ED
Abmessungen:	Ø 152 mm x 215 mm
Nennspannungen:	230 V / 50 Hz oder 115 V / 60 Hz 12 V=; 24 V=
Leistungsaufnahme:	40 / 45 W

Blitzpulser

Blitzpulser zur optischen Warnung bei unzulässig hohen Gaskonzentrationen
Technische Daten:
Gehäuse:	Kunststoffdeckel mit transparent-gelbem Schutzglas
Schutzart:	IP 54, Einbaulage beliebig, 100% ED
Abmessungen:	Ø 108 mm x 133 mm
Nennspannungen:	230 V / 50 Hz 115 V / 60 Hz 12 V=; 24 V=
Leistungsaufnahme:	5 W

Prüfgasflasche

- Null-Punkt-Gas: synthetische Luft - N-Butan in synthetischer Luft (Kalibriergas) - für nicht aggressive Gase - für Schwefelwasserstoff (in Edelstahl)
Inhalt:	10 l
Fülldruck:	min. 100 bar

Warntransparente

Optische Warnung bei unzulässig hohen CO-Konzentrationen. Doppelseitige schwarze Aufschrift auf gelbem Untergrund. Andere Beschriftungen auf Anfrage.
Technische Daten
a)	Version einfach (3 x 15 W); Nennspannung: 230 V 50 Hz Maße (BxHxT): IP 30 = 230 x 75 x 76 mm IP 54 = 368 x 148 x 112 mm IP 65 = 310 x 155 x 100 mm auch als LED-Version (24 V)
b)	Version einfach (3 x 15 W) oder alternativ – Version mit eingebauter Notstromanlage bestehend aus Akku, Ladegerät mit Tiefentladeschutz und Blinkrelais; Nennspannung: 230 V 50 Hz Maße (BxHxT): 1000 x 205 x 100 mm (2-zeilig)
c)	wie Version b) Maße (BxHxT): 1300 x 260 x 100 mm (3-zeilig)
d)	LED-Notstrom-CO-Warntransparent geeignet für Decken- oder Pendelmontage. Ausgestattet mit Blinkeinrichtung, Tiefentladeschutz, mit Wiedereinschaltsperre und Umschaltelektronik, sowie wartungsfreiem, lageunabhängigem NimH-Akku 4,8V, Aluminiumgehäuse, doppelseitige schwarze Beschriftung auf gelben Untergrund. Bei Alarm mindestens 1 Stunde blinkend, mit Anschlußkabel 1 m lang. Nennspannung: 90 V= bis 264 V=, 2 W; Schutzart: IP30; Maße (BxHxT): 1300 x 260 x 25 mm (2-zeilig)
e)	LED-Notstrom-CO-Warntransparent ausgestattet wie d) Maße (BxHxT): 1300 x 260 x 25 mm (3-zeilig)
f)	LED-Notstrom-CO-Warntransparent ausgestattet wie d) – mit Piktogrammen – gleichbedeutend mit: »Garage zügig verlassen. Im Stand Motor abstellen« bei Alarm mindestens 1 Stunde blinkend, mit Anschlusskabel 1 m lang. Nennspannung: 90 V= bis 264 V=, 2 W; Schutzart: IP 30; Maße (BxHxT): 1000 x 205 x 25 mm
Ausführungsformen entsprechend der Garagenverordnung.

a)
b)
c)
d)
e)
f)

Seitenansicht eines LED-Notstrom-CO-Warntransparentes:

Druckminderer

Druckminderer zum Anschluss an Prüfgasflaschen
Vordruck:	max. 200 bar
Ausgangsdruck:	0,1 bar – 3 bar
Material:	Messing

Raumsonde

Gasentnahmesystem – Gehäuse aus schlagfestem Kunststoff. Austauschbares Filtermaterial.
Technische Daten:
Abmessungen:	Ø 80 mm x 32 mm Ø 150 mm x 32 mm
Anschluss:	Anschluss seitlich mit Schlauchanschluss oder Schneidringverschraubung

Messgasentnahme

Carborund-Filter mit Schutzkappe Gasentnahmerohr mit Absperrventil und Prüfgasventil
Ausführungen:	Werkstoff V4A (1.4571) a.) mit Isolation b.) ohne Isolation

Notstrom-Versorgungsgerät

Bei Normalnetzausfall wird die Stromversorgung der Warneinrichtungen (Transparente, Hupen) über das Notstrom-Versorgungsgerät gewährleistet. Das Gerät beinhaltet einen wartungsarmen Akku, einen Wechselrichter, ein Ladegerät und die Netzüberwachung.
Technische Daten:
Eingang:	230 V / 50 Hz, 4 A max.
Ausgang:	230 V / 50 Hz 700 W max. für 1,5 h
Wartung:	keine
Abmessungen (BxHxT):	430 x 480 x 210 mm
Ausführungsform entspricht der Garagenverordnung.

Montagestutzen

zur Montage des Entnahmerohrs
Ausführungen:	- Werkstoff V4A (1.4571) - Werkstoff St 37 - mit Einfachflansch DN 50 / PN 6 - 150 mm lang

Notstrom-Versorgung USV

Bei Normalnetzausfall wird die Stromversorgung der Warneinrichtungen (Transparente, Hupen) über das Notstrom-Versorgungsgerät gewährleistet. Das Gerät beinhaltet einen wartungsarmen Akku, ein Ladegerät und die Netzüberwachung.
Technische Daten:
Eingang:	230 V 50 Hz
Ausgang:	Version A: 230V / 50Hz, 500 VA Version B: 230V / 50Hz, 1.000 VA Version C: 230V / 50Hz, 2.000 VA Version D: 230V / 50Hz, 6.000 VA
Abmessungen (BxHxT):	Version A: 440 x 550 x 85 mm Version B: 440 x 265 x 405 mm Version D: 440 x 440 x 650 mm Version C: 440 x 440 x 680 mm

Beheizte Entnahmeleitung

Technische Daten:
Länge:	1 m – 100 m
Einsatztemperatur:	65 °C … 120 °C
Nennweite:	4 … 8
Nennspannung:	230 V=
Außendurchmesser:	42 mm
Schlauchendkappen:	mit Zugentlastung und Knickschutz in PA 6 oder Silikon
Außenschutz:	Polyamid 6-Ringwellschlauch, flammhemmend, halogenfrei
Temperaturen:	-40 °C … +150 °C, kurzzeitig >150 °C
optionales Zubehör:	Temperaturregler

Notstrom-Versorgung UPS 2000

Zum unterbrechungsfreien Betrieb der ADOS Geräte: LON^®-Center 2000, MWS 903, MWS 906 und FlexADOS 914 + CP + LON im Notstromfall Kunststoff-Wandgehäuse mit NiMH-Akkumulatoren. Dauerentladevorrichtung und Tiefentladeschutz, sowie Geräteschalter.
Technische Daten:
Spannung:	230 V / 50 Hz oder 115 V / 60 Hz (optional)
Leistungsaufnahme:	18 VA
Schutzart:	IP 54
Abmessungen (BxHxT):	240 x 160 x 90 mm
Gewicht:	2 kg

V2A Schutzgehäuse für Gastransmitter

EMV- und Wasser-Schutz V2A für Anwendungen z.B. in Tunneln
Version A – bis zu 2 Gastransmitter:
Kompatible Gastransmitter:	ADOS 592 TOX und LCTR 903 (TGS, VQ, IR) inkl. Polyamid-Adapter und EMV Interferenzfilter CSEF
Anzahl Gastransmitter:	bis zu 2 Einheiten
Gehäusematerial:	V2A Edelstahl
Schutzart:	entspricht IP 65
Maße (BxHxT):	260 x 240 x 160 mm
Gewicht inkl. Gastransmitter:	ca. 3,6 kg

EMV- und Wasser-Schutz V2A für Anwendungen z.B. in Tunneln
Version B – bis zu 4 Gastransmitter:
Kompatible Gastransmitter:	ADOS 592 TOX und LCTR 903 (TGS, VQ, IR) inkl. Polyamid-Adapter und EMV Interferenzfilter CSEF
Anzahl Gastransmitter:	bis zu 4 Einheiten
Gehäusematerial:	V2A Edelstahl
Schutzart:	entspricht IP 65
Maße (BxHxT):	560 x 320 x 200 mm
Gewicht inkl. Gastransmitter:	ca. 10,4 kg

V2A Schutzgehäuse für Gastransmitter (Tunnelanwendungen)

V4A Schutzgehäuse für GTR 210 Ex

Anwendung: Rauhe Umgebungen wie Onshore- und Offshore-Ölplattformen, Gas- und Öl-Pipelines bei denen hohe Verschmutzungen vorkommen.
Kompatible Gastransmitter:	ADOS GTR 210 Ex (TGS,VQ, IR, TOX, PID)
Anzahl Gastransmitter:	1 Einheit
Gehäusematerial:	V4A Edelstahl
ATEX:	EX II 2 G (für Anwendungen bis zur ATEX-Zone 1)
Schutzart:	entspricht IP 65
Größe (BxHxT):	260 x 340 x140 mm
Gewicht (inkl. Gastransmitter):	ca. 5,6 kg

V4A Schutzgehäuse für GTR 210 Ex
