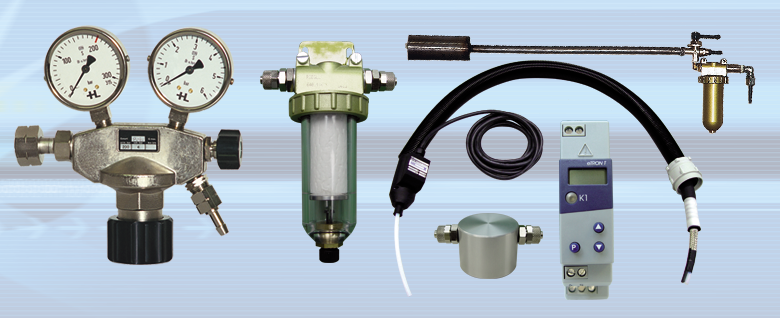

KM 2000 Zubehör

– für ITR 498 Sensor (PVC)
– für GTR 196 Sensor (PVC)
– für ADOS 592 TOX Sensor (PVC)
– für GTR 196 und ADOS 592 TOX Sensor (Aluminium)

– Explosionssicherung für Messgasleitungen
– Typ Wt-BAM-geprüft

– Kondensatabscheider mit Montageplatte
– 175 x 260 x 125 mm (BxHxT)

beidseitige Schneidringanschlussverschraubung
für Messgasleitungszwischenbau R 1/4" oder
8 mm Schneidringverschraubung

a) Messgasentnahme
b) Montagestutzen mit Einfachflansch
c) Beheizte Gasentnahme
1) Messgaseingang
2) Prüfgaseingang
3) Vorfilter bzw. Ausgleichsfilter
4) Messgaspumpe
5) Strömungsregler
6) Strömungsmesser
7) Strömungswächter
8) Heizspirale
9) Katalysatorkammer
10) Vergleichsmess-Stelle
11) Mess-Stelle
12) Reaktionskammer
13) Messverstärker
14) Grenzwertmelder 1–4
15) Messwertintegrator
16) Linienschreiber
17) Konzentrationsanzeiger
18) Heizmanschette
19) Temperaturregler
20) Widerstandsthermometer
21) Gasausgang
